LNG氣化站儀表自動化控制系統的開發要點
LNG天然氣儲罐安全監控現場儀表的檢測點設計

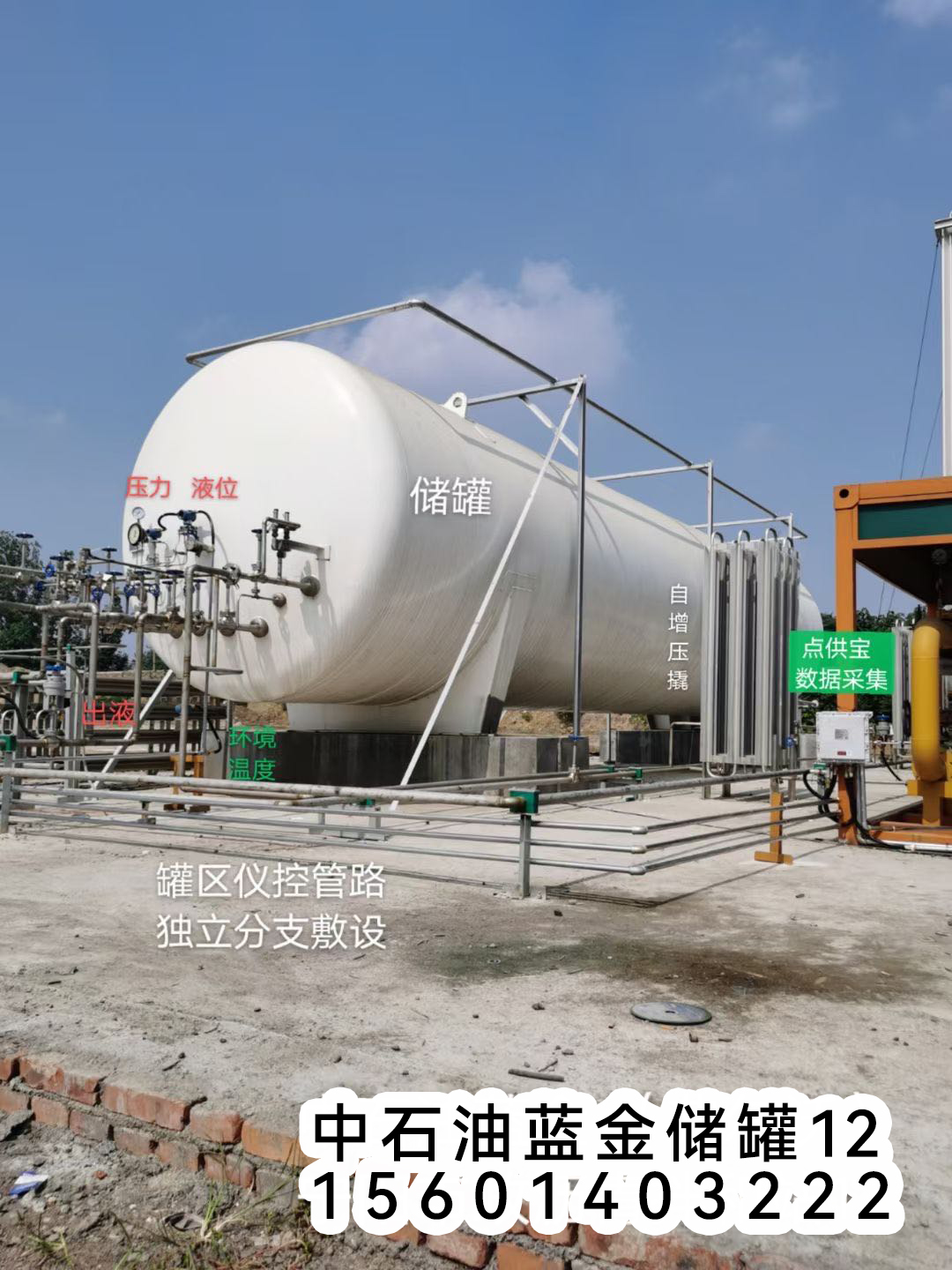

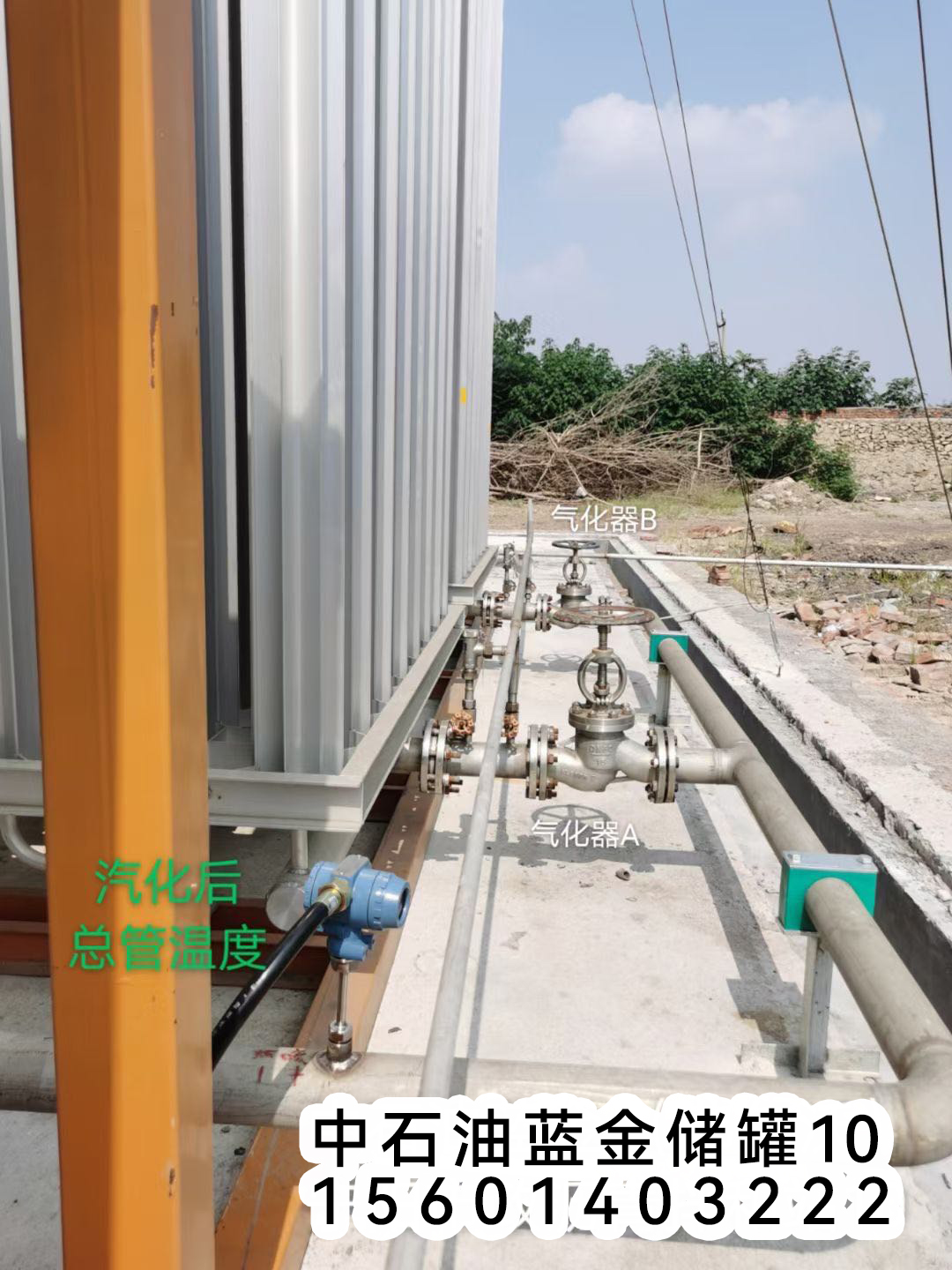

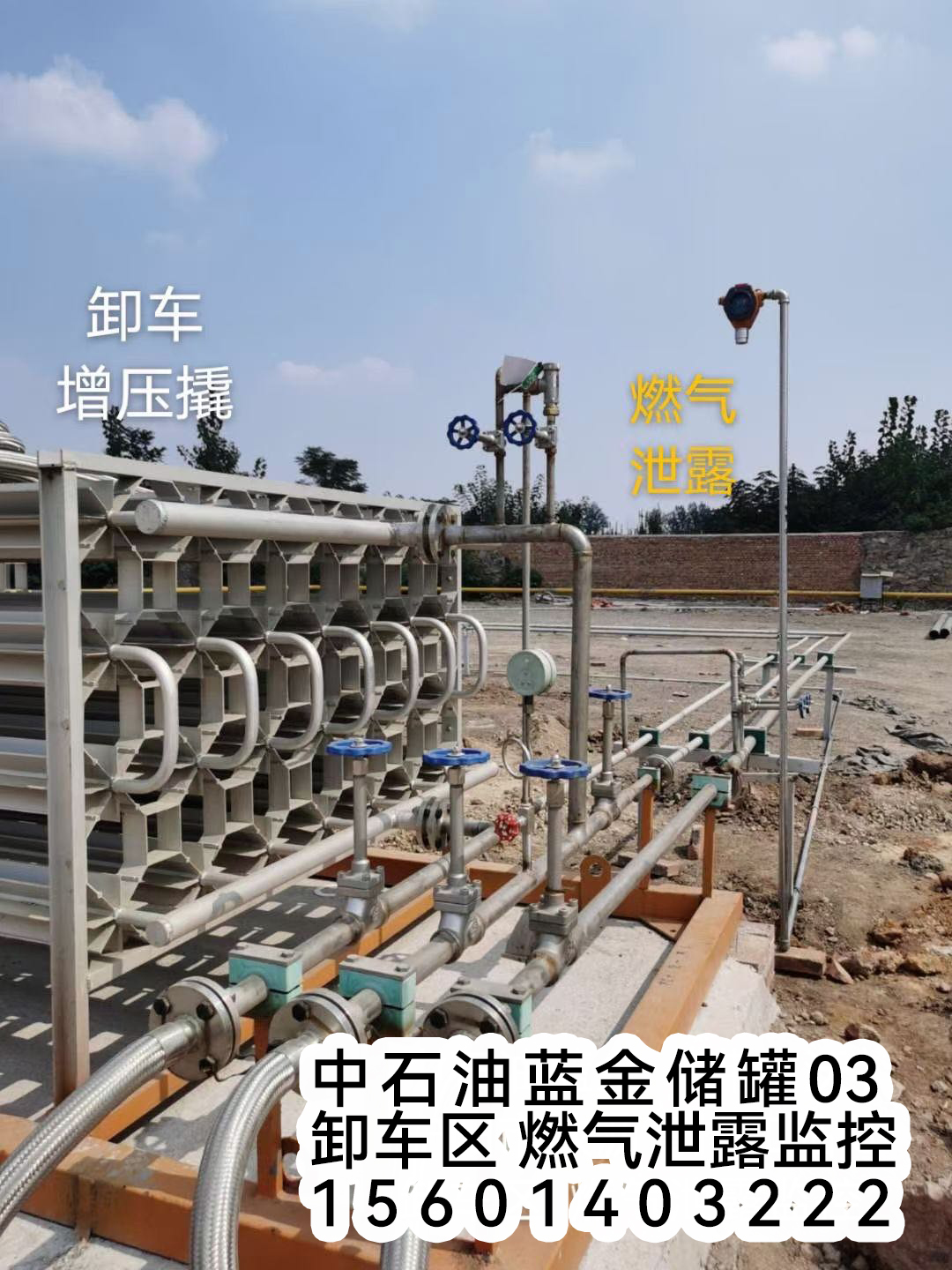

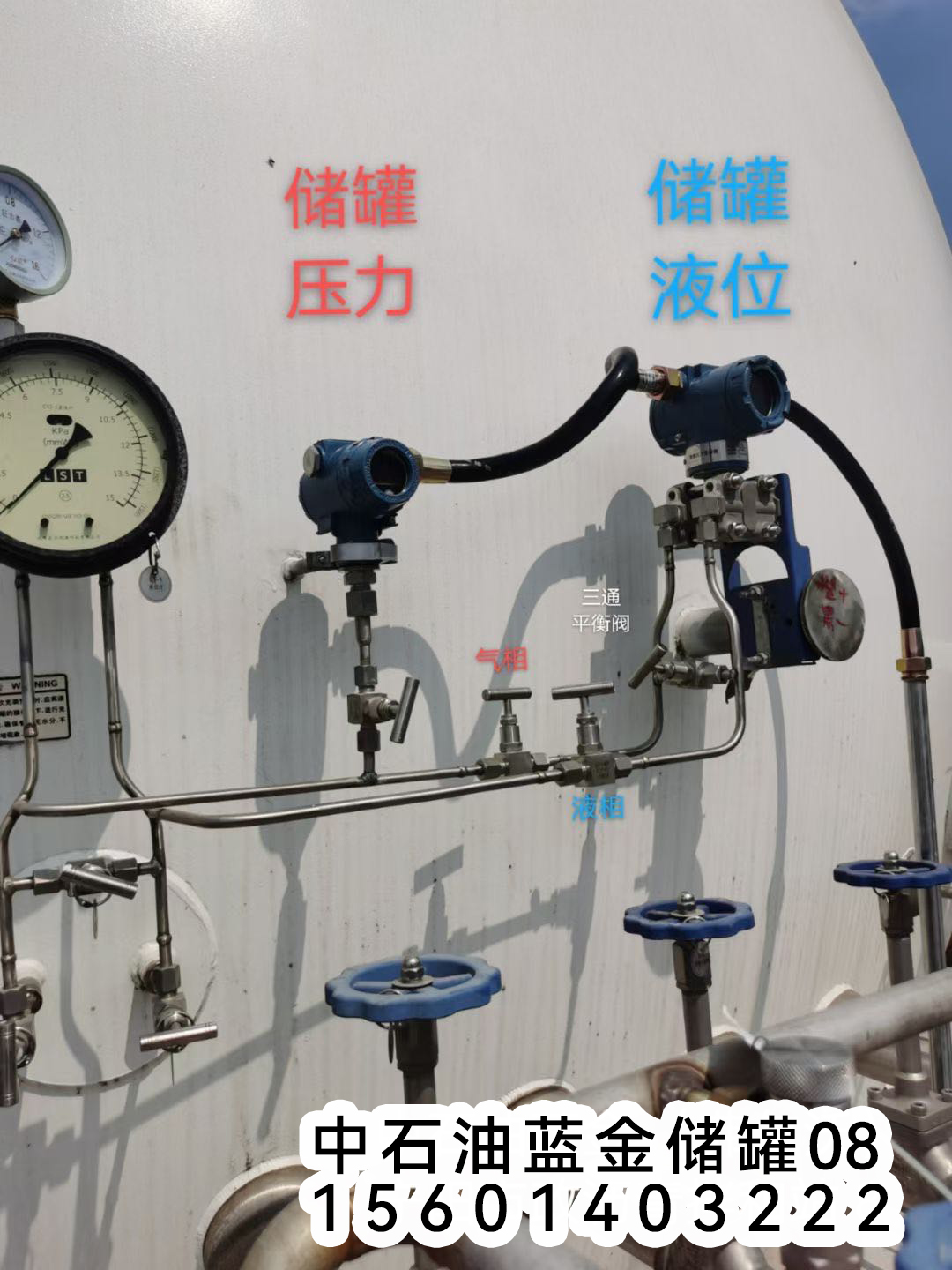

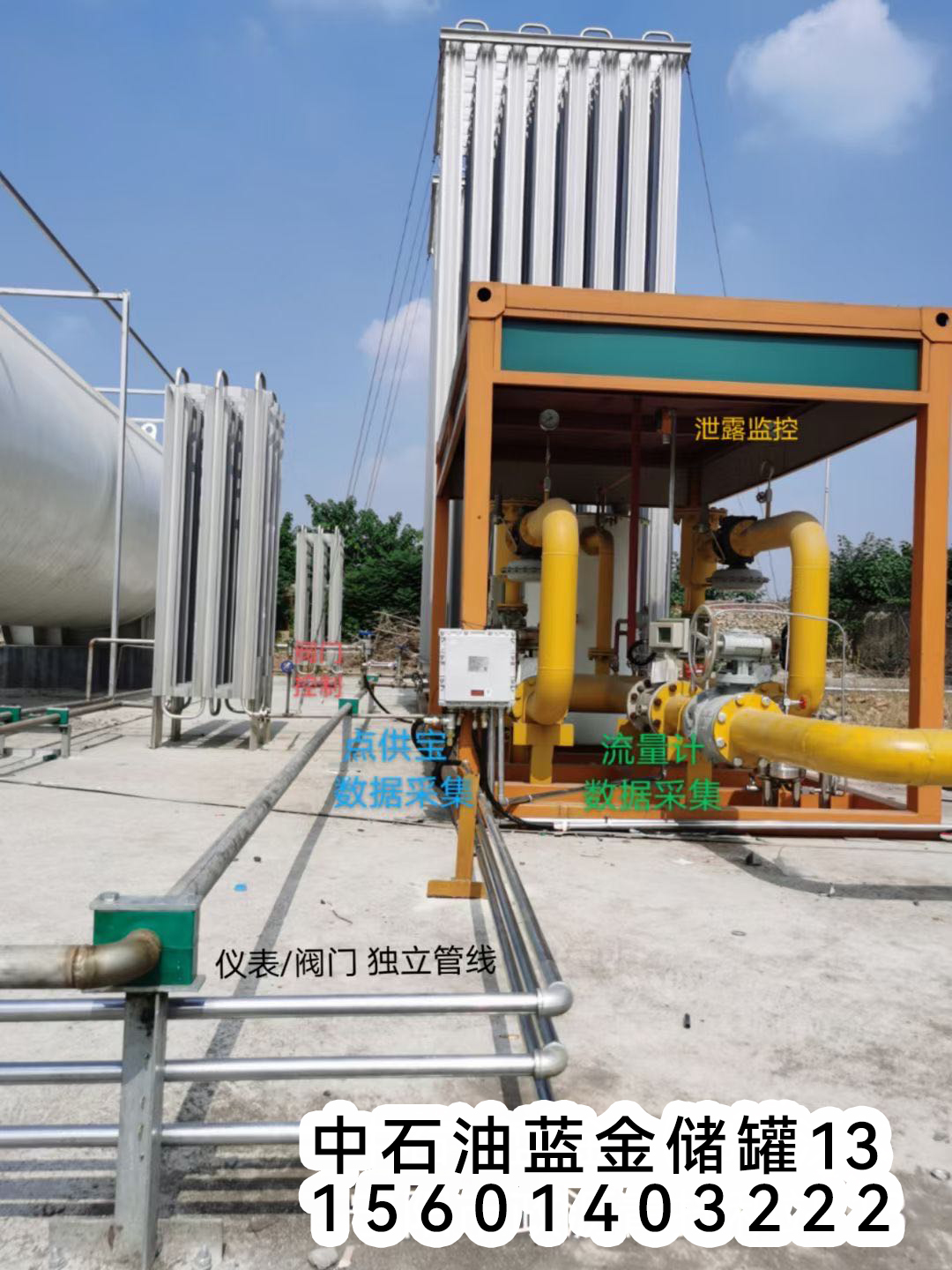

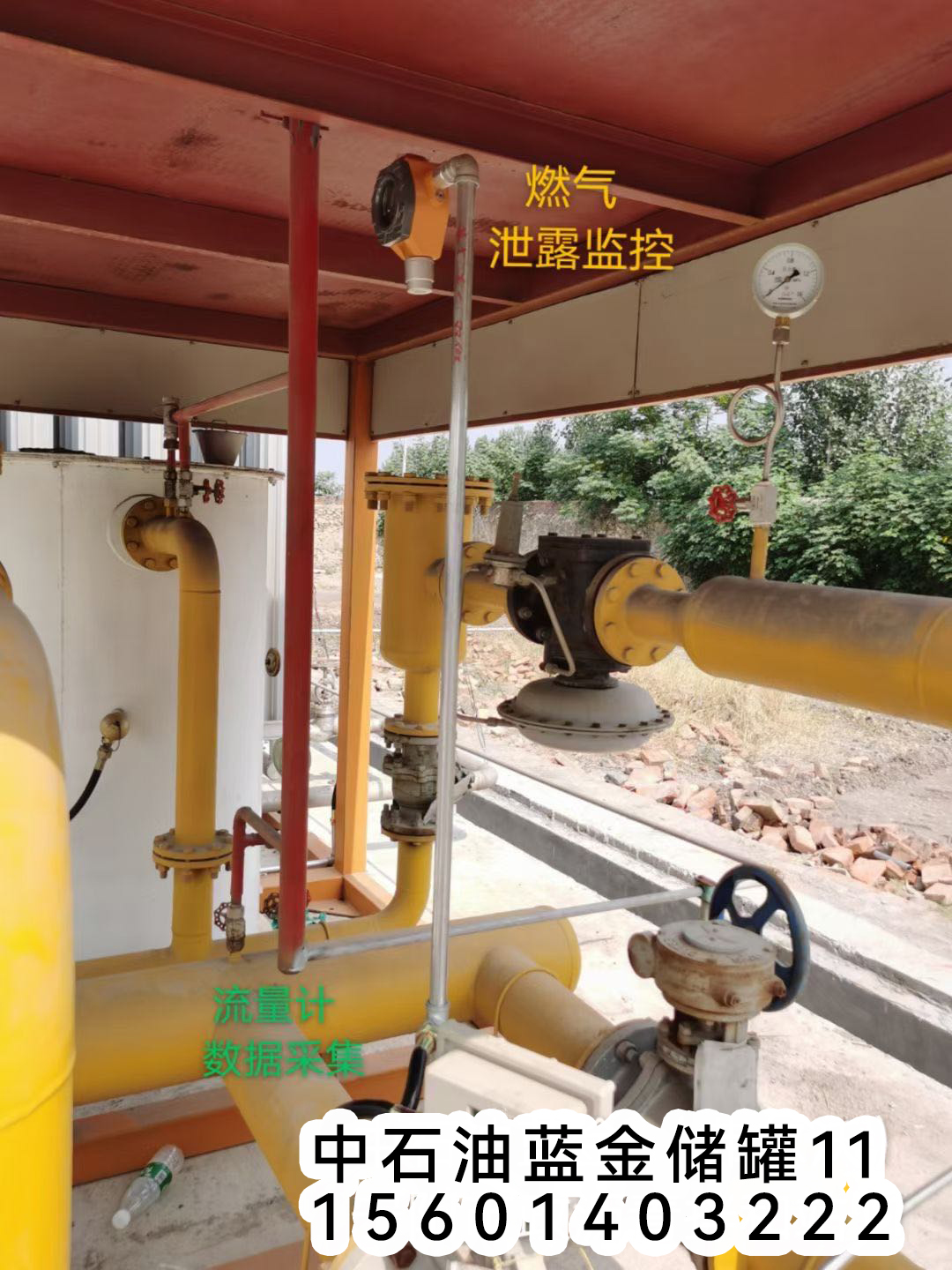

（1）檢測設計。這里主要檢測的：一是檢測LNG儲罐的液位、壓力、還有儲罐經過增壓器之后的壓力；二是檢測氣化器出口的溫度和壓力；三是檢測出站是的加臭和計量；四是檢測天然氣有否泄漏。
（2）控制設計。一是使用PLC編程，達到控制儲罐控制閥的啟停的目的，并且還能通過報警是工作人員對相關的參數進行檢查，看是否正常。二是如果發生天然氣的泄漏，能自動報警，并視情況切斷相應的閥門。三是將緊急停車狀態和消防水泵的啟動進行聯動，同樣視現場的情況而定來決定噴淋閥門的開關。四是安裝人工切斷按鈕，在遇到突發情況的時候，還可以通過人工控制來切斷，以達到事故的避免。

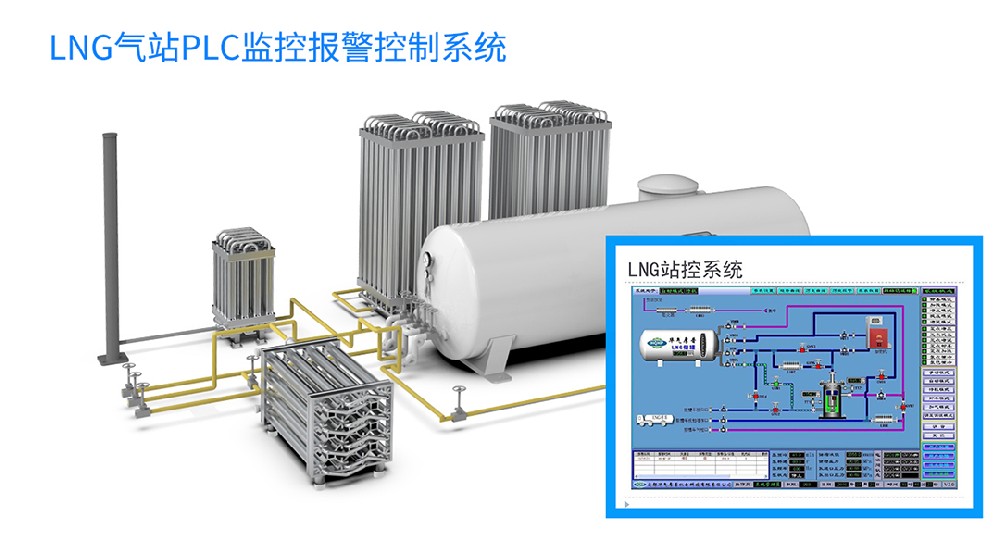

LNG天然氣儲罐安全監控PLC控制系統功能的設計
LNG天然氣儲罐安全監控PLC控制系統功能的設計包括：一是收集和處理現場工藝變量的數據；二是將參數、運行的狀態、歷史趨勢都實時的顯示出來；三是設計一個窗口，可以進行人機對話；四是顯示報警情況表；五是存儲和處理數據；六是設計出自恢復和自診斷的功能；七是聯鎖保護和邏輯控制；八是生產報表和報告的打?。痪攀潜O(jiān)控各類設備，對系統出現的故障進行監視和診斷；十是將收集和處理的數據，根據需要提供給控制中心。
LNG天然氣儲罐安全監控報警系統設計
（1）火災報警。在氣化站的各處都安裝上監控探頭，通過這些監控探頭形成一個完整的監視網絡，對全站進行監控，任何地點發生火災都能夠第一時間被監測到，并通過報警系統進行提醒報警。
（2）視頻和紅外報警。視頻監控系統主要是由攝像機、解碼器、閉路電視接受軟件等構成的。設在監控室內，對全站進行實時的監控和管理。在紅外報警系統中，它的發射和接受裝置設在氣化站的四周，當發現有危險的因素存在時，就會立刻報警，并聯鎖附近的攝像頭掃描。
（3）廣播報警。在發生危險時，設在氣化站監控室內的廣播系統就會全站播報，然后通知站內的相關人員對情況進行處理或者撤離現場，保證人員的安全。

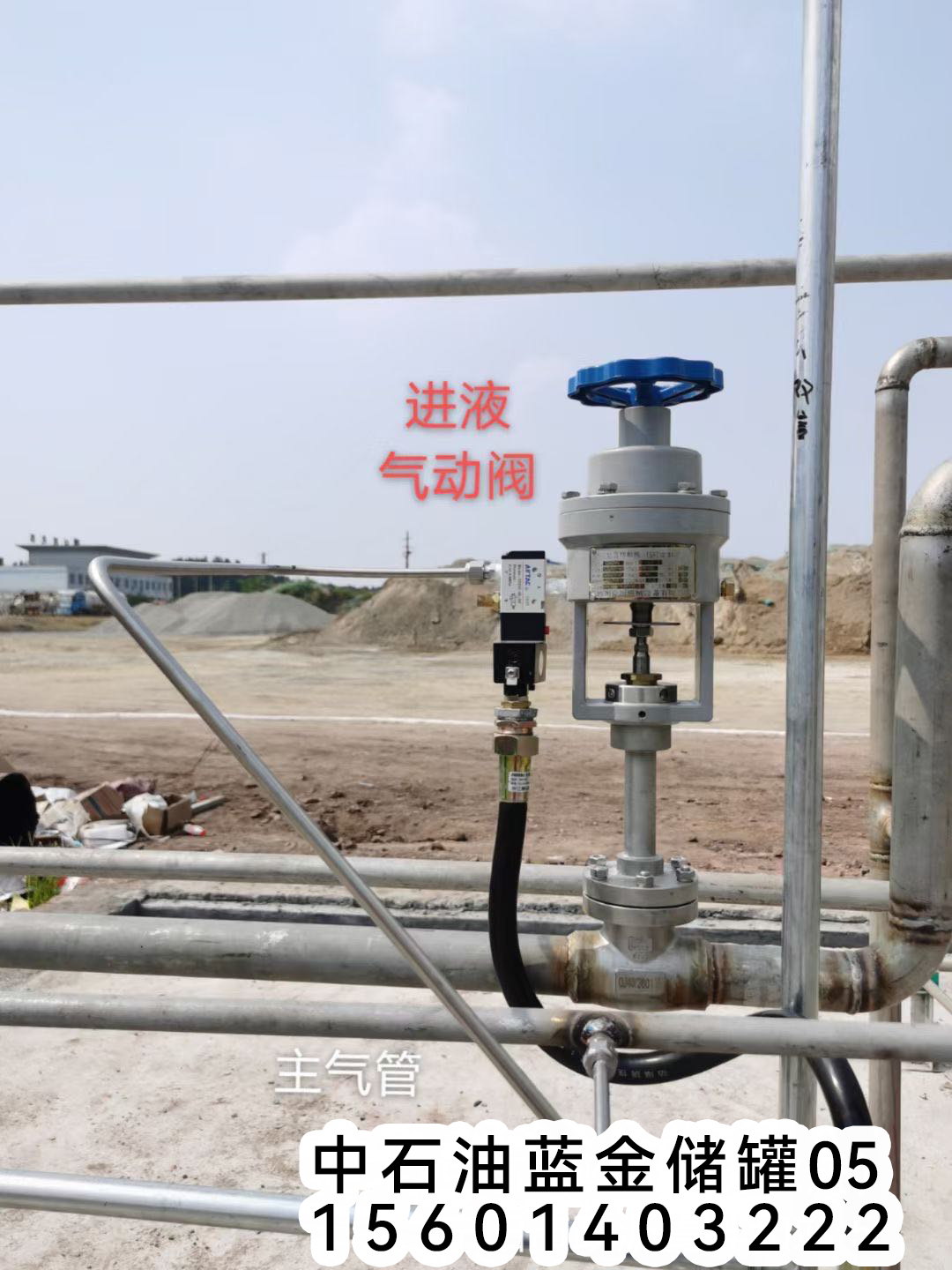

（4）ESD系統當氣化站內出現緊急事故的時候，ESD系統就產生作用了，它可以及時的切斷氣化站內的總儀表的供氣電源，還有站內的各處的氣動閥們，從而達到保證設備安全的目的。
LNG天然氣儲罐安全監控監控數據處理
（1）采集數據。將現場控制點采集來的數字和數據，進行集中和譯碼。
（2）處理模擬量值的變化。在每個閥區都有事先判定和設定好的限值，在接受和處理的過程中，當發現某個閥區的模擬量值超過這個限值的時候，就會發出報警。
（3）實時的數據庫。實時數據庫的作用主要是用來存儲采集到的實時數據，通過這些數據就可以知道LNG氣化站的工藝和控制的質量，然后可以根據此制作相應的生產表。
（4）歷史數據庫。歷史數據庫主要是用于儲存實時數據庫中的鍵盤數據，然后從歷史文件中檢索出數據，這樣就可以計算各類值的大小了，從而建立相應的方程式了。
